    信号发生器的功能和使用方法

    更新时间:2026-04-21 09:39:36 浏览量:0

    信号发生器的核心功能,就是按照你的要求,产生一个电信号。你可以把它理解为电路测试中的“可控信号源”——你需要什么波形、多高频率、多大电压,它就能精确输出,用来驱动电路或模拟真实世界的传感器信号。

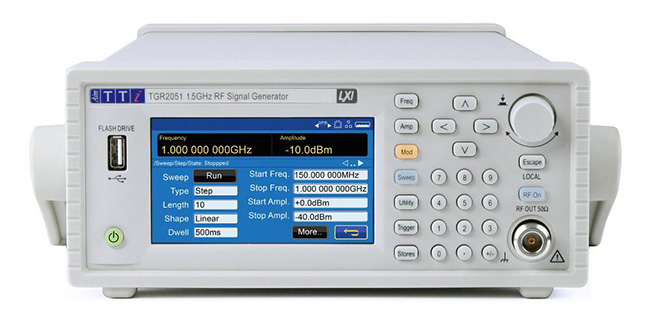

    信号发生器

    一、核心功能:它能产生哪些信号?

    绝大多数通用信号发生器(以最主流的DDS函数/任意波形发生器为例)都能输出以下几类信号:

    1. 基本波形

    正弦波:频率成分最纯净的信号。主要用于测试放大器的增益、滤波器的频率响应、测量失真等。音频、射频领域最常用。

    方波/脉冲波:电压在两个电平之间快速跳变。主要用于测试数字电路的时序、响应速度(上升时间),也可以作为时钟信号。

    三角波/锯齿波:电压随时间线性变化。锯齿波常用于扫描电路(如CRT电视的扫描)、压控振荡器(VCO)的控制。

    直流(DC):输出一个恒定的电压。可以用来模拟电池、给电路提供偏置电压,或者校准万用表。

    2. 高级功能

    任意波形(Arbitrary Waveform, ARB):这是信号发生器最强大的功能。你可以通过电脑软件或直接在机器上“绘制”任意形状的波形。例如,模拟一个传感器输出的不规则的脉冲串、一个电源上电时的缓升波形、或者一串自定义的通信数据。

    调制功能(Modulation):让一个信号(载波)的特性按照另一个信号(调制波)变化。比如调幅(AM)、调频(FM)、脉冲宽度调制(PWM)。常用于测试收音机、无线模块、电机控制电路。

    扫频(Sweep):让输出信号的频率在一定范围内自动连续变化。用来快速测试一个电路(比如滤波器、放大器)的频率响应特性。

    猝发(Burst):让信号不是连续输出,而是输出指定个数的周期(比如只输出5个正弦波周期)。用于测试超声波传感器、或进行需要限定信号长度的实验。

    二、基本使用方法:从开机到输出

    这里以最通用的双通道函数发生器为例(如普源、固纬、泰克等品牌的基础型号)。

    步骤1:开机、预热与自检

    接通电源开机。如果你刚把它从寒冷的环境拿进温暖的室内,最好预热10-20分钟再使用,这能保证内部晶体振荡器的频率稳定度和幅度的准确性。

    步骤2:连接与选择通道

    用一根BNC(Bayonet Neill-Concelman,一种射频同轴连接器)电缆或BNC转鳄鱼夹的线,连接到信号发生器的输出端(通常标为 Output 或 CH1)。将线的另一端接到你的电路(注意共地:信号发生器的地线要和你的电路地线连接在一起)。

    如果是双通道型号(CH1, CH2),按对应通道的按键来选择你要设置的那一路。

    步骤3:设置波形和参数

    这是核心操作,通常分两步走:

    选波形:按下前面板上标记为 Sine(正弦)、Square(方波)、Ramp(三角波)的按键。如果需要复杂波形,按 Arb(任意波)键。

    设参数:使用数字键盘或旋钮来设置三个最基本的参数:

    频率(或周期):比如输入“1”“kHz”代表1千赫兹。

    幅度(Vpp, Vrms, dBm等):比如输入“2”“Vpp”代表2伏峰峰值。注意,高输出幅度时(比如>5Vpp)建议接50Ω负载;如果电路输入阻抗很高,记得在机器菜单里把输出负载设为“高阻”,否则实际电压会减半。

    偏移(Offset):在信号上叠加的直流电压。例如,一个幅度为2Vpp的正弦波,如果设置1V偏移,它会在0V到2V之间摆动,而不是-1V到+1V。

    步骤4:输出信号

    确认参数无误后,按下对应的 Output 开关(通常会亮起指示灯)。信号就会从BNC接口输出到你的电路里。用示波器接上去验证一下,是很好的习惯。

    三、几种典型应用场景的操作演示

    场景1:测试一个音频放大器的放大倍数

    信号发生器:输出 1kHz、100mVpp 的正弦波。

    输出端接入放大器的输入。

    用示波器看放大器的输出端,读出电压值(比如是500mVpp)。

    放大倍数 = 500 / 100 = 5倍。

    场景2:模拟一个心跳/脉搏传感器信号

    按下 Arb(任意波)键。

    用电脑软件画一个类似心跳的波形(一个快速上升,一个缓降,再一个小凸起),通过U盘或USB线导入信号发生器。

    设置输出周期为1秒(即60次/分钟),幅度为1Vpp。

    输出给一个阈值检测电路,测试它能否正确识别每一次“心跳”。

    场景3:测试一个数字电路的抗干扰能力

    输出一个 1MHz 的方波作为时钟。

    打开 PWM 调制功能:载波频率1MHz,调制波频率1kHz。调节占空比(Duty Cycle)从10%变化到90%。

    观察你的数字电路在占空比剧烈变化时,是否还能稳定工作。

    四、重要提醒与技巧

    50Ω vs 高阻:这是新手最容易搞错的地方。信号发生器内部有一个50Ω的输出阻抗(为了匹配标准的射频电缆)。如果你的电路输入阻抗很高(比如运放输入端),你必须在信号发生器的菜单里把负载设置为“高阻(High Z)”。否则,你设置的2Vpp,实际输出到电路上的会是4Vpp。

    注意幅度上限:大多数通用信号发生器最高输出只有10Vpp(50Ω负载时)。如果需要更大电压,需要外接功放。

    输出短路保护:多数DDS信号发生器有短暂的短路保护,但不建议长时间将输出短路。

    同步使用示波器:信号发生器负责“出题”,示波器负责“判卷”。调试时一定要同时接上示波器,才能知道你的电路对输入的信号做了什么。

    总结一下:信号发生器的核心就是 选择波形 → 设置频率/幅度/偏移 → 按Output输出。掌握了正弦、方波、任意波这三种基本波形的设置,再加上负载阻抗匹配这个关键点,你就能用它完成绝大多数日常电路测试和实验了。
