数字源表和万用表区别在哪

数字源表和万用表的根本区别在于：万用表是被动测量仪器，而数字源表是既能输出又能测量的主动源。这个区别决定了它们在测试工作中的不同定位。

一、核心能力：单向测量 vs 双向源载

万用表只能“读”。你用万用表测一个电阻，表笔搭上去，它只是把一个微小的测试电流注入电阻，然后测量电压，算出阻值并显示。整个过程里，万用表只是在“提问”，从被测对象那里获取信息。它不能主动给电路供电，也不能作为一个可控的负载去消耗能量。

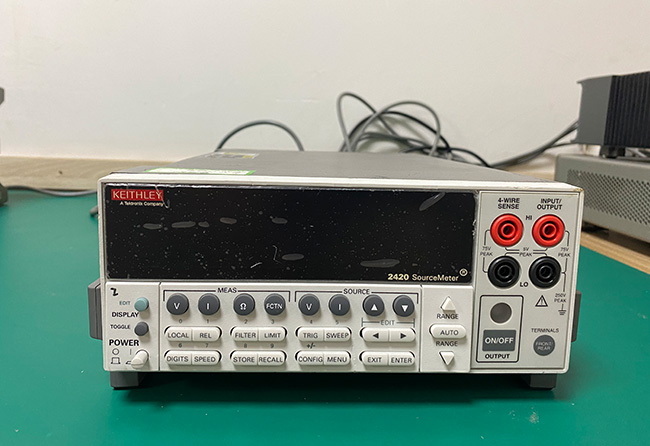

数字源表既能“写”又能“读”。它内部集成了一个精密的可编程电源(或电流源)和一个精密的万用表。你可以告诉它：“输出一个1mA的电流”，然后它同时测量出这个电流在被测器件上产生的电压。更进一步，它可以工作在不同的“象限”，既能作为源(Source)向电路注入能量，也能作为负载(Sink)吸收能量。比如测一个电池，它既可以给电池充电(源模式)，也可以给电池放电(负载模式)，并在这个过程中精确记录电压和电流的变化。

二、工作方式的根本不同

万用表是手动或半自动的“点测”工具。你需要手动切换档位(电压、电阻、电流)，把表笔搭上去，读一个数，然后移开表笔。即使它有数据记录功能，通常也只能记录最终读数，采样率很低。

数字源表是程序化的自动“扫描”工具。它擅长做需要改变条件并记录响应的测试。比如要测一个二极管从0V到5V的电流变化，你可以用数字源表写一段程序：让电压从0V步进到5V，每步停留10毫秒，同时测量流过二极管的电流。最后自动生成完整的伏安特性曲线。这个工作在万用表上几乎无法完成——你需要手动调电源、换表笔、记数据，几十个点就要忙半天。

三、典型应用场景的差异

万用表适合这些情况：

检修电路板时测一个电阻的阻值。

检查一个插座是否有220V电压。

测量一个电池的电压是多少。

排查线路通断。

它是一种通用的、日常的、快速检查工具，就像一把卷尺，随时拿来量一下。

数字源表专攻这些领域：

半导体器件测试：测量二极管、三极管、MOSFET、IGBT的伏安特性曲线(IV曲线)。这是它最核心的应用。

材料研究：测量太阳能电池的光电转换效率(光照下的IV曲线)、LED的光输出与电流关系、电池的充放电曲线。

精密传感器测试：给一个热敏电阻或光电二极管施加精确的激励，并测量其响应。

低功率待机电流测试：很多物联网设备99%时间在休眠，只有微安甚至纳安级的电流。数字源表能在纳安级别上精确测量，而普通万用表在这个量程下噪声很大或根本测不到。

四、关键性能指标的差异

万用表追求“准”和“稳”。它的核心指标是：几位半(如6位半)、基本直流电压精度(如0.0035%)、输入阻抗(10MΩ或更高)。它关心在稳定环境下，测一个稳定信号能有多准。

数字源表追求“既要准，又要快，还要能变化”。除了基本的测量精度(通常不如同等级的高位万用表那么极致)，它还有几个独特的关键指标：

输出分辨率：最小能输出1nA的电流或1µV的电压。

测量速度：每秒能捕获几千甚至几万个读数，这样才能捕捉到器件的瞬态响应。

四象限工作能力：这是区分源表的重要标志。真正的源表可以在四个象限工作，意味着它能自动切换源和负载的角色，这对于测试电池、太阳能电池等双向能量器件至关重要。

自动量程：在扫描过程中，当电流从纳安级跳变到毫安级时，源表能自动无缝切换量程，保证全程精度。

五、操作界面的直观感受

万用表：一个旋钮，几个按键，一个显示屏。上手极快，5分钟就能学会基本操作。

数字源表：前面板按键和菜单复杂得多。你需要设置“输出什么”(电压或电流)、“限制什么”(电压或电流限制)、“测量什么”、“如何扫描”。通常需要配合电脑软件(如LabVIEW)编程使用，才能真正发挥它的威力。

六、价格和定位

万用表：从几十元的手持表到几万元的高位台式表，覆盖极广。最常用的Fluke 87V手持表约3000元，是电工和维修工的标配。

数字源表：专业仪器，价格不菲。主流品牌(Keysight、Keithley)的基础型号通常在1-2万元起步，高性能型号可达5-10万甚至更高。这决定了它主要存在于研发实验室和产线测试工位，而不是每个维修工作台都有一台。

用一句话区分它们：

万用表：一个被动的“问询者”，你问它“这个电阻多大?”，它告诉你一个数。

数字源表：一个主动的“刺激-响应”系统，你告诉它“给这个器件施加从0到5V的电压”，它会自动完成整个过程，并画出一张完整的曲线图。

或者更直白地说：万用表是通用的“点”测量工具，数字源表是专精的“曲线”测量工具。如果你只是测电阻、查电压，万用表足够;如果你需要测二极管、三极管的特性曲线，或者精确表征一个传感器或电池，那你就需要一台数字源表。
