示波器探头的正确使用方法

示波器探头不仅仅是根连接线，它是一个精密的传感器。用错了，再好的示波器也测不出真实信号。正确使用的核心只有一句话：让探头对电路的影响降到最小，同时保证测量准确。

下面从最基础到容易忽略的细节，一步步说明。

一、选对探头类型：无源还是差分?

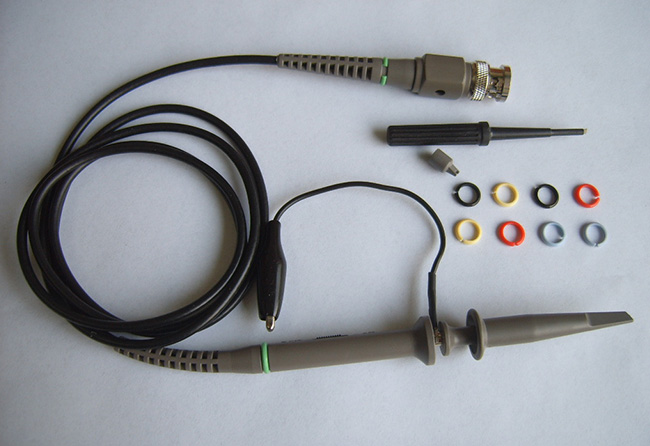

对于90%的日常电路调试(如单片机、电源、音频)，你手上标配的10倍无源探头就足够了。它坚固、便宜、耐高压。

但有一个情况绝对不能用这种普通探头：测量不共地的信号。比如测量MOS管的栅极和源极之间的电压波形，或者三相电的任意两相之间。这时必须使用高电压差分探头，它能测量两点之间的压差，而这两点都不接地。如果强行用普通探头，把地线夹子夹到非零电位点上，会直接短路，烧毁电路或示波器。

二、连接前的准备工作

1. 选择正确的接入点

探头会引入几皮法拉的电容(尤其10倍档)和几兆欧的电阻。在高速信号(>1MHz)或高阻抗节点(如晶振引脚、反馈环路)上，这可能会改变电路的工作状态。测量时如果发现波形形状不对，可以换用1倍档(电容更大，但输入电容通常也更大，未必更好)或使用有源探头。最简单的方法是：测完后用理论分析验证一下，这个波形是否符合预期。

2. 调整探头上的补偿电容(极其重要)

每当你把探头换到另一个通道，或者第一次使用一个新探头时，都必须做这一步。示波器前面板通常有一个“探头补偿”端子(1kHz方波)。把探头挂上去，按下示波器的自动设置，然后用探头自带的塑料调节工具，旋转探头接头上的可调电容。目标是让屏幕上的方波变成完美的直角形状。过补偿(方波翘起尖角)和欠补偿(方波拐角变圆)都会导致幅度测量偏低或高频细节丢失。

三、接地是最大的学问

地线夹子的陷阱

探头上自带的那根长长的、带鳄鱼夹的地线，是高频噪声的主要接收天线。它形成一个大的电流回路，会拾取空间的电磁干扰，导致你看到的波形上有额外的振铃或毛刺。对于几十千赫兹以下的低频信号，地线夹子没问题。但对于几兆赫兹以上的信号，必须使用接地弹簧(探头配件里的小金属弹簧)，把它套在探头尖端的地环上，直接接触电路板上的地平面。这样地回路极小，测量到的才是真实信号。

接地点的选择

地线夹子一定要夹在尽可能靠近信号测量点的地平面上。不要为了方便，把它夹在远处的一个螺丝孔上，或者跨过整个电路板去夹地。这会引入巨大的地环路干扰，尤其在开关电源测量中，会看到大量噪声。

四、正确设置示波器上的探头衰减比

这是新手最容易忘记的操作。当你在探头上拨到10倍(10X)档时，必须在示波器的通道菜单里，把探头衰减比也设置为10X。否则，示波器显示的电压数值是错的：如果你探头是10X但示波器设为1X，实际输入1V，示波器会显示0.1V。大多数现代示波器能自动识别某些型号探头的衰减比，但养成手动确认的习惯最保险。

五、10倍档和1倍档怎么选?

10倍档(10X)：日常首选。它将信号衰减10倍后送入示波器，输入阻抗高(典型10MΩ，电容10-15pF)，对电路影响小，并且允许测量更高的电压(通常300Vrms)。缺点是会把微弱信号也变得很小(比如10mV信号变成1mV)，可能淹没在示波器的底噪里。

1倍档(1X)：只在两种情况下用：一是测量非常微弱的信号(<10mVpp)，此时不需要衰减;二是测量极低频率的信号(<100Hz)，因为1倍档的带宽通常只有6-10MHz，但输入电容很大(>100pF)，会严重加载高频信号。绝对不要用1倍档去测超过10V的电压，很容易损坏探头内部元件。

六、安全注意事项

测高压前先确认探头耐压：普通10倍无源探头通常能测300Vrms(约600Vpp)。要测220V交流电，可以用。但要测400V以上的变频器母线电压，需要100倍的高压探头。测几千伏的必须用专用高压探头。

移除接地夹子测火线?绝对不行：很多人想，我不接地线夹子，只拿探头尖去碰火线，不就能测220V了吗?这是极其危险的做法。即使没接地线，示波器的地(通过电源线)是真正接大地的。探头尖端碰到火线，电流会通过探头内部、示波器机壳、电源地线形成回路，造成短路跳闸，甚至烧毁示波器或伤人。测量任何对地有电压的电路，要么使用隔离变压器给示波器供电，要么使用差分探头。

被测电路断电后连接探头：养成习惯，先把探头夹好，再给电路通电。避免在带电状态下，手抖碰到相邻引脚造成短路。

七、几个实用小技巧

测量电源纹波：使用10倍档，但要去掉探头的长地线和尖端的钩子。使用接地弹簧，并将探头切换到1倍档?不，还是用10倍档，但靠近测量点。因为电源纹波是高频噪声+低频纹波，10倍档的带宽和低电容更适合。另外，可以在探头尖端和地之间并联一个0.1µF的陶瓷电容和10µF的电解电容(隔直)，这样能滤除直流成分，只放大交流纹波观察。

测量晶振波形：晶振输出阻抗很高，普通探头一碰就可能停振。最好使用有源探头(输入电容<1pF)，如果没有，可以串一个1kΩ的电阻在探头尖端，再去触碰晶振的输出脚，这能减小对振荡电路的冲击。

双通道测量相位差：如果同时使用两个通道，确保两根探头是同型号的，并且都做过补偿调整。然后把两根探头接到同一个信号源上，观察两个波形是否完全重合。如果不重合，说明两根探头之间有传输延迟差异，需要用示波器的“通道延时校正”功能校准。

总结一下，正确使用示波器探头就是做好这几件事：选对类型、补偿好、接好地(短且近)、设对衰减比、分清10X和1X的用途、永远注意安全。掌握这些，你就能看到真实的、可信赖的波形。
