网络分析仪和示波器区别在哪

网络分析仪和示波器虽然都是电子测试领域的关键仪器，但它们的目的、测量对象和工作原理有着根本的不同。一个形象的类比是：示波器是“时域”的观察者，看电压随时间怎么变化;而网络分析仪是“频域”的探测器，看信号在不同频率下如何传输和反射。

下面为你梳理两者的核心区别：

1. 核心测量的“域”不同

示波器(时域仪器)：

看什么：它显示电压随时间变化的波形。横轴是时间，纵轴是电压。

核心问题：“这个信号电压现在是多少?它的波形长什么样?有没有毛刺?周期是多少?”

典型应用：调试数字电路的时序、观察模拟信号的失真、测量串行总线上的数据。

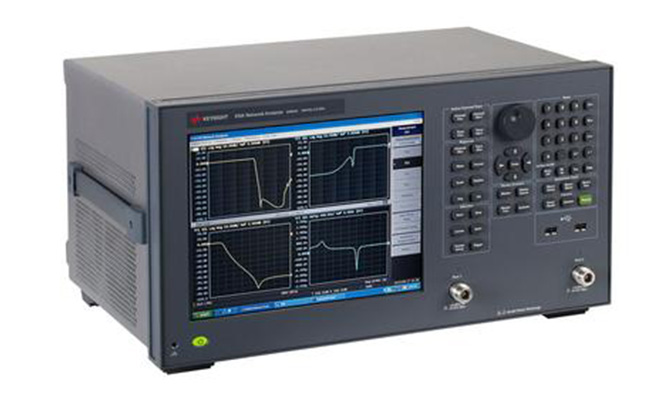

网络分析仪(频域仪器)：

看什么：它显示的是器件或网络的传输/反射特性随频率变化的情况。横轴是频率，纵轴是幅度(或相位)。

核心问题：“对于一个特定频率的信号，这个滤波器是通过还是阻挡?这根天线能把能量有效辐射出去吗?这个放大器对哪个频率的增益最大?”

典型应用：测试射频(RF)器件的性能，如滤波器、天线、放大器、电缆等。

2. 测量的根本对象不同

示波器：

直接测量信号。它关心的是电路中实际存在的电压信号。你用它来“看”信号本身。

网络分析仪：

测量器件的特性参数。它关心的是被测设备(DUT)本身对信号的“响应”。为此，它内部有一个信号源，用来产生一个已知的扫频信号，注入到被测设备中，然后通过测量入射、反射和传输的信号，计算出器件的特性，例如 S参数(散射参数)。

3. 端口和测量方式不同

示波器：

高阻抗被动观察。它通常使用高阻抗探头(如10倍衰减的无源探头)，轻轻“触碰”电路上的测试点，尽量不影响电路本身的正常工作。它只负责观察，不负责激励。

网络分析仪：

50欧姆系统主动激励。它的端口有固定的特性阻抗(通常是50Ω或75Ω)，通过同轴电缆直接连接到被测设备。它会主动向设备发射一个扫频信号，然后精确测量从设备返回的信号(反射)和通过设备的信号(传输)。这是一种低阻抗的、完全匹配的系统。

4. 典型应用场景对比

为了让你更清楚地理解，可以看几个具体例子：

场景一：检查一个10MHz的晶振信号

用示波器：直接测量晶振输出引脚。你能看到漂亮的正弦波，并测出频率、峰峰值、有无过冲。结论：晶振起振了，波形质量没问题。

用网络分析仪：它不适合直接看晶振输出的电压波形。它更专业的工作是：把晶振当成一个器件，扫频测量其S参数，找出其谐振频率，看它的品质因数(Q值)有多高。

场景二：测试一个2.4GHz WiFi滤波器的性能

用示波器：很难。普通示波器(几百MHz带宽)可能测不准这么高的频率，而且它无法直接告诉你这个滤波器在2.4GHz频段让多少信号通过、在2.5GHz频段阻隔了多少。

用网络分析仪：这是它的本职工作。将滤波器两端接上网络分析仪的两个端口，几秒钟就能得到一张清晰的曲线图：在2.4GHz-2.483GHz内，传输曲线很低(插入损耗小)，在此频带外，传输曲线急剧下降(抑制高)。可以直观地看到滤波器的性能是否达标。

场景三：测量一根同轴电缆的长度

用示波器(带时域反射计功能)：在电缆一端输入一个快速脉冲，测量反射回来的脉冲的时间差，可以算出长度。

用网络分析仪：扫频测量电缆的S11参数(反射特性)，然后通过傅里叶逆变换将频域数据转换到时域，同样可以得到电缆的阻抗随距离变化的曲线，判断哪里有断点或压接不良。这是一种更高级、信息更丰富的方法，但操作也更复杂。

一句话总结：

如果你想知道“我的电路在干什么”，用示波器。

如果你想知道“我的器件(滤波器、天线、放大器)性能好不好”，用网络分析仪。
