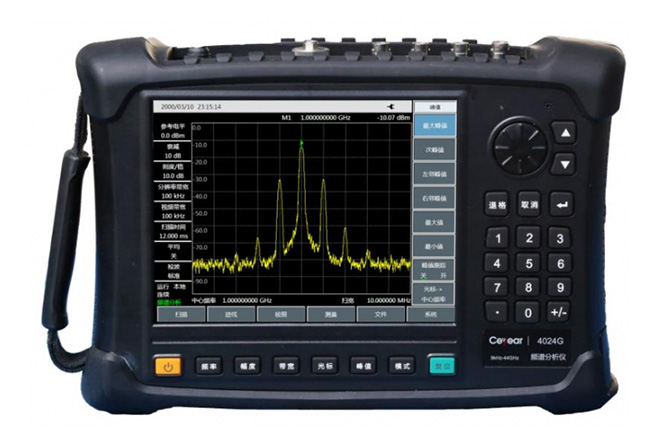

频谱分析仪有哪些功能和作用

频谱分析仪的核心功能，是把一个复杂的信号“拆开”，让你看清它由哪些频率成分组成，以及每个频率分量的强度有多大。

你可以把它想象成一台“光学三棱镜”。三棱镜能把白光分解成七色彩虹(不同频率的光)，而频谱分析仪能把电信号分解成由低到高的“频率彩虹”，让你直观地看到信号在频率轴上的分布。

一、核心功能：它能帮你看到什么?

1. 测量信号的频率、功率和失真

这是最基础的功能。输入一个信号，频谱仪可以直接读出它的中心频率(比如100MHz)和功率(比如-20dBm)。更重要的是，它能帮你发现信号中的“杂质”。

测量谐波失真：一个理想的正弦波只有一个频率。但实际放大器输出的正弦波，除了主频率(基波)，还会在整数倍频率(2倍频、3倍频等)上出现多余的信号，这就是谐波。频谱仪能清晰显示基波与各次谐波的功率差值，从而判断放大器的线性度。

测量无杂散动态范围：除了谐波，信号中可能还存在其他非谐波相关的杂散信号。频谱仪能找出这些“不速之客”，并测量它们与主信号的功率差。

2. 观察信号的低频幅度调制

当一个高频载波(比如100MHz)被一个低频信号(比如1kHz)调制时，载波附近会产生一对或多对“边带”信号。频谱仪可以清晰地显示这些边带，通过测量边带与载波的功率差，你可以精确计算出调制度(调幅深度)，这对于分析调幅广播或某些通信信号的调制质量很有帮助。

3. 测量信号的频率稳定性(相位噪声)

没有一个振荡器的频率是绝对纯净的，它的频率会存在微小的、随机的抖动，这在频域上表现为载波“肩膀”两侧的裙边状噪声，称为相位噪声。频谱仪通过测量距离载波一定频偏处(比如10kHz)的噪声功率，可以量化振荡器的性能。相位噪声越低，信号的纯净度越高，这对于雷达、通信等系统至关重要。

4. 测量电路和器件的关键参数

虽然这主要是网络分析仪的工作，但频谱仪结合一个叫“跟踪源”的选件，也可以完成很多频域测试。

频率响应：跟踪源输出一个扫频信号，接到滤波器或放大器的输入端，频谱仪在输出端接收。通过对比不同频率下的输出幅度，你可以看到滤波器在哪段频率允许信号通过(通带)，在哪段频率将其阻挡(阻带)，从而测出滤波器的带宽、中心频率等关键指标。

增益和衰减：同样用跟踪源，可以测量放大器在指定频率上的增益(输出信号被放大了多少倍)，或者测量电缆、衰减器等器件的损耗。

5. 搜索和定位干扰信号

这是一个非常实用的功能。如果你的无线设备(如Wi-Fi、蓝牙、对讲机)工作不正常，很可能存在干扰源。你可以把频谱仪接上天线，就像一个“频率扫描雷达”。它会实时显示环境中所有频段的信号，让你一目了然地看到哪个未知频率上有一个强信号在持续发射，从而准确定位干扰源。

二、进阶功能：更强大的分析能力

现代频谱分析仪，尤其是实时频谱分析仪，具备更高级的分析能力。

1. 矢量信号分析

基础频谱仪只能看信号“有多大”(幅度)，而矢量分析还能看信号的“状态”(相位和幅度随时间的变化)。它可以将一个复杂的数字调制信号(如手机用的4G/5G信号)解调，直接显示出星座图和误差矢量幅度。通过这些图，工程师可以精准判断信号质量问题的根源，是相位噪声太大，还是放大器产生了非线性失真。

2. 实时捕获与余晖显示

普通频谱仪像“慢速相机”，可能会漏掉一闪而过的信号。实时频谱仪则像“高速摄像机”，它能无缝地捕获信号，并用余晖效果来显示信号出现的概率。频率上颜色越暖(如红色、黄色)的地方，信号出现的越频繁;颜色越冷(如蓝色、黑色)，则信号越罕见。这个功能对于查找偶发的、跳变的干扰信号非常有效，因为它能把你看不见的信号“历史痕迹”保留在屏幕上。

3. 瀑布图

这是一种三维显示方式，横轴是频率，纵轴是时间，颜色代表功率。它会像瀑布一样，随着时间向上滚动。通过观察瀑布图，你可以直观地看到信号频谱如何随时间演变，比如某个干扰信号是持续存在的，还是每隔几秒钟才出现一次。

4. 电磁干扰预兼容测试

电子产品上市前必须通过电磁兼容(EMI)认证，确保它不会对外界产生过多干扰。频谱仪是进行预测试的核心工具，配合近场探头(可以探测电路板上某个芯片或走线的辐射)，你可以提前发现产品上的辐射超标点，并加以整改，避免送去专业实验室测试时花费高昂的费用和时间。

总结

频谱分析仪的所有功能，都围绕着一个核心：在频率维度上分析信号。

基础功能是看信号的频率、功率、失真和相位噪声。

扩展功能是配合跟踪源测量器件的频率响应和增益。

高级功能(实时分析)则是捕获瞬态、解调数字信号、分析信号质量。

它和示波器互为补充：示波器告诉你“电压怎么随时间变化”，而频谱仪告诉你“能量怎么按频率分布”。当你需要调试射频电路、查找无线干扰、评估信号纯净度时，频谱分析仪就是不可或缺的工具。
