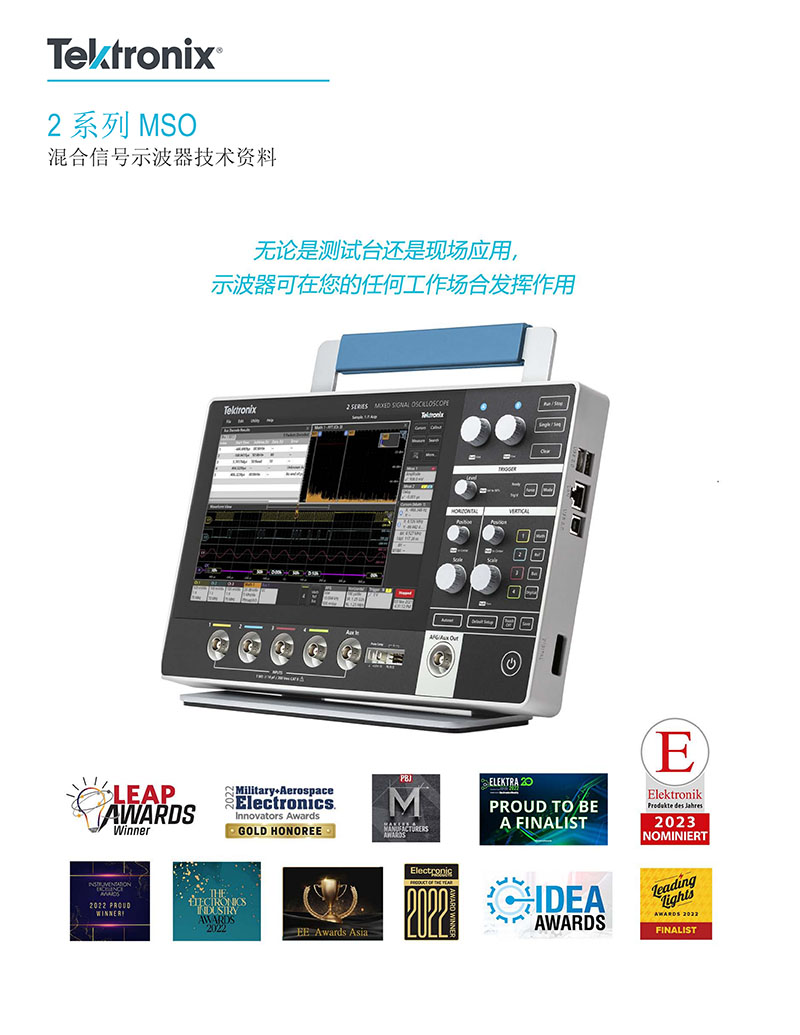

2系列MSO混合信号示波器

　　主要性能指标

　　模拟输入通道

　　2路或4路输入

　　带宽

　　70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

　　采样率

　　●2.5GS/s半通道

　　●1.25GS/s全通道

　　记录长度

　　每个通道10M个点

　　垂直分辨率

　　●8位ADC

　　●高分辨率模式下高达16位

　　标准触发类型

　　边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线

　　标准分析

　　●光标:波形、V条、H条和V&H条

　　●测量:37

　　●绘图:XY，限值模板

　　●数学:基本波形代数、FFT和高级公式编辑器

　　●搜索:搜索任何触发标准

　　串行触发、解码和分析(选配)

　　FC、 SPI, RS-232/422/485/UART、 CAN, CAN FD, LIN 和I SENT

　　数字输入通道(选配)

　　16路输入

　　任意函数发生器(选配)

　　●50MHz波形生成

　　●波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC电平、高斯、洛伦兹、指数上升/下降、Sin(x)、随机噪声、半正矢波、心电图

　　数字码型发生器(选配)

　　●4位

　　●用户定义、手动和切换

　　显示器

　　●10.1英寸TFT彩色

　　●WXGA(1280x800)分辨率

　　●容性(多触点)触摸屏

　　连接

　　●USB2.0设备(单端口)

　　●USB2.0主机(双端口)

　　●LAN (10/100 MB/s Base-T 太网)

　　电池组(选配)

　　●电池组，带2个电池槽，具有热插拔功能

　　● 正常使用时间为8小时(两节电池)

　　远程控制

　　借助网络连接和远程虚拟网络计算(VNC)，可远程查看和控制示波器。

　　VESA 安装

　　100 mm x 100 mm VESA 接L

　　安全性

　　Kensington 防盗镜，T-Bar 型

　　标准探头

　　每条通道一个TPP0200200MHz10:1电压探头

　　协作工具(选配)

　　●TekDrive:通过TekDrive云保存和调用波形、设置和截屏。与团队中的其他成员共享数据。

　　●TekScope:执行基本的仪器控制并将波形数据传输到PC。离线分析，比如对保存的数据进行协议解码、自动测量等。

　　附件(选配)

　　●保护套套件:便携包、单撑、橡胶保护套

　　●机架安装套件

　　●硬质箱

　　●电池充电器

　　保修

　　一年标准保修

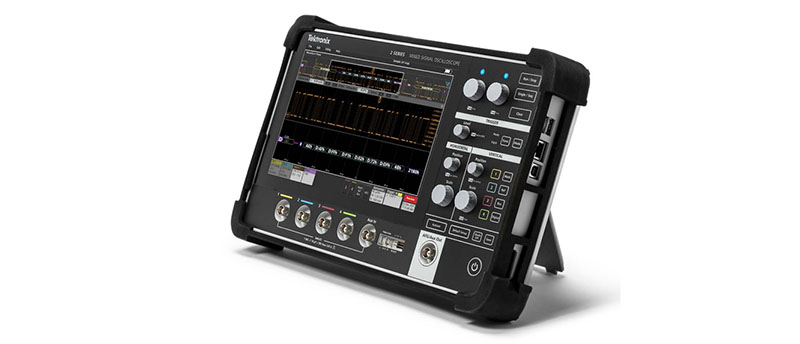

　　适用于日常调试的紧凑型多功能示波器

　　2系列MSO拥有多达4个模拟通道、500MHz带宽、2.5GS/s采样率、16通道MSO、50MHzAFG、4位数字码型发生器、高级触发和协议解码，集所有功能于一个厚约1.5"的紧凑型外壳中。不管您在何处工作，2系列MS0是电子调试和测试的必选示波器

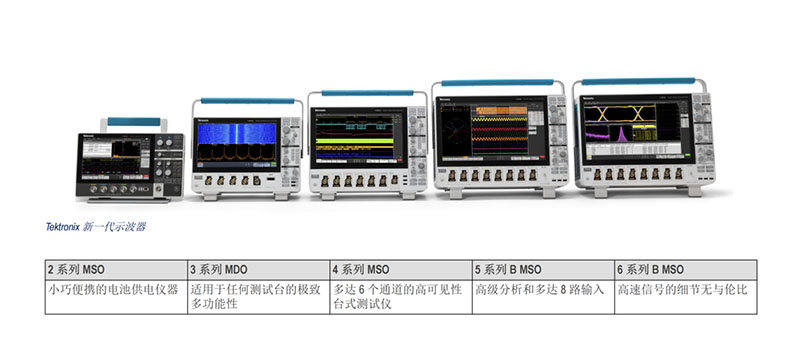

　　2系列MS0配备电容式触控屏和专为触控而设计的高度直观的用户界面，是屡获殊荣的新一代泰克系列示波器中的一员。共享用户界面和可编程接口使您可以轻松使用泰克所有的新一代示波器

　　选配电池组之后，同一台仪器既可在实验室中使用，也可在现场使用，从而扩展了仪器应用。

　　凭借大量兼容探头和整套附件，2系列MS0成为同类产品中性能最强大、功能最齐全的仪器，非常适合各种应用领域。

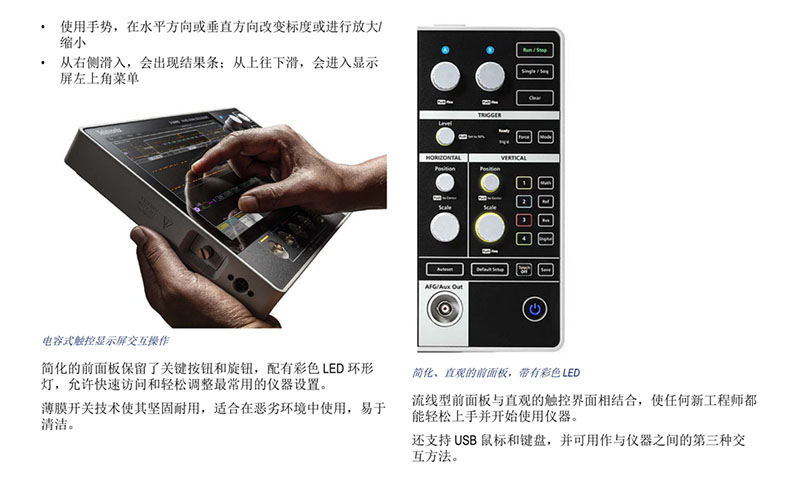

　　直观的触控屏和简化的前面板

　　2系列MS0提供了与高端泰克示波器相同的一流用户界面，并支持与触控类消费电子设备类似的交互体验。

　　左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图

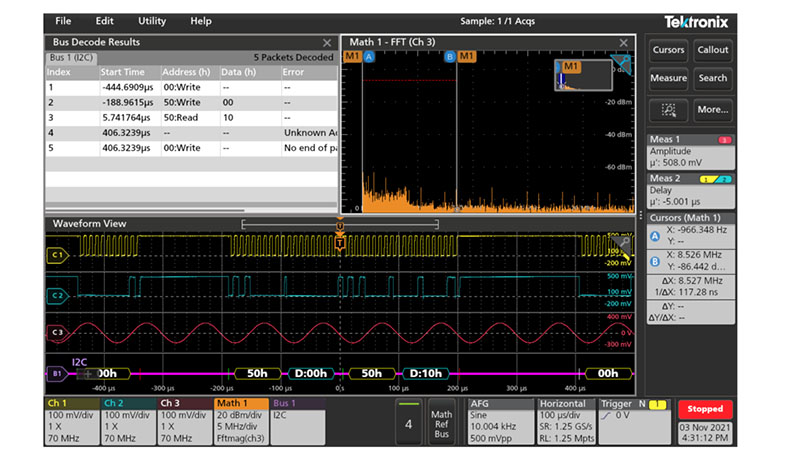

　　通过可深度定制的用户界面，同时查看模拟通道、解码申行总线波形、结果表、测量结果、数学FFT图和光标读数以及每路输入的设置信息。

　　极易使用的界面和全面的分析，让您快速、深入地了解情况

　　2系列MS0的用户界面采用全新设计，旨在简化触控操作。所有关键信息均以一系列标记呈现，其中带有显示关联性的视觉提示。只需轻轻一点，即可立即访问仪器配置或波形管理任务。

　　2系列MS0在此类产品中提供了颠覆式的全新堆叠显示模式。在传统模式中，所有波形均叠加在一条刻度线上，导致不必要的取舍。

　　为了避免波形叠加，需要调整每个波形的垂直标度和位置，从而仅使用一小部分ADC量程，导致测量不准确。调整波形垂直标度和位置会导致波形叠加，从而难以辨别单个波形的细节。

　　在堆叠显示模式下，每个波形都有自己的片段(附加格线)，用来代表整个ADC量程，以实现最佳的可见性和准确性。还可以叠加多组通道，以实现信号的可视比较。

　　37次自动测量，带有测量统计和选通，能够添加无限次数的测量，可从一次测量导航到下一次测量，以及立即查看最小或最大结果。

　　基本和高级波形数学，包括任意编辑公式。

　　基本FFT分析，包括查看幅值或相位的选项，用于自定义窗口类型、选通和单位的多个选项。

　　2系列MSO的超大显示器不仅为信号提供充足的查看区域，还为绘图、测量结果表、总线解码表等提供充足的显示空间。您可以轻松调整各种视图的大小，重新确定其位置，以适应自己需求。

　　触发

　　发现电路问题只是第一步，然后，您必须捕获对应的事件，以确定根本原因。2系列MS0提供一整套高级触发器，包括欠幅、逻辑、脉宽、触发器、超时、上升/下降时间、建立和保持、串行数据包以及可用于捕获罕见复杂事件的并行数据。

　　2系列混合信号示波器(MSO)提供了一套完善的标准分析工具，包括:

　　波形光标和屏幕光标，支持用户选择读数位置。
