产品介绍
主要性能指标
输入通道

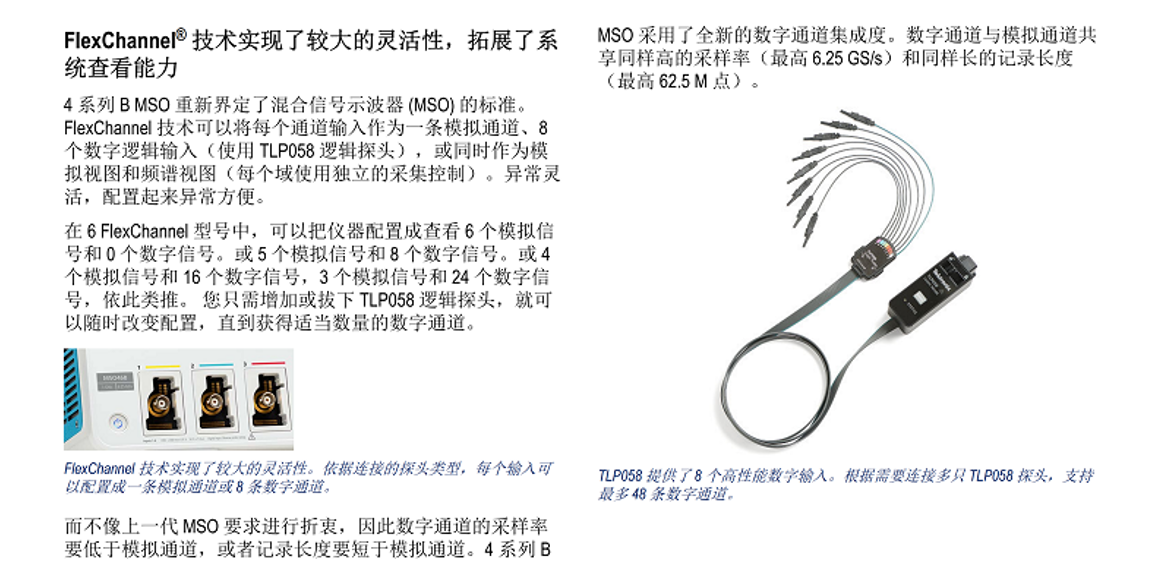

●4 或6 FlexChannel输入
●每个FlexChannel 提供:
·一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者
· 使用TLP058逻辑探头时8个数字逻辑输入
带宽(所有模拟通道)200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz (可升级)
采样率(所有模拟/数字通道)
·实时:6.25GS/s
记录长度(所有模拟/数字通道)
●标配31.25M点(选配升级62.5M点)
波形捕获速率
●>500,000个波形/秒
垂直分辨率
●12位 ADC
●高分辨率模式下高达16位
标准触发类型
●边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频(可选)，射频对时间(可选)
●辅助触发≤300VrMs(仅边沿触发)
标准分析
●光标:波形，V条，H条，V8H条
●测量:36项
●频谱视图:频域分析，独立控制频域和时域FastFrame”:分段内存采集模式，最大触发速率>5,000,000波形秒
●绘图:时间趋势、直方图、频谱和
●数学:基本波形代数、FFT和高级公式编辑器
●搜索:搜索任何触发标准
可选分析
●高级频谱视图
●RF与时间光迹、触发、光谱图和IQ捕获
●模板/极限测试
●高级功率测量和分析
●三相电气分析(仅限6通道型号)
选配协议触发、解码和分析
PC、SPI,eSPI,13C、RS-232422/485/UART、SPMI、 SMBus.CAN, CAN FD, LIN, FlexRay, SENT, PSI5, CXPI, USB2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 利 NFC
开关式电源上的电压测量，显示了其中一条电源轨上的纹波电压。
任意/函数发生器(选配且可升级)
●50 MHz波形生成
●波形类型:任意波形，正弦，方波，脉冲，锯齿波，三角形，DC电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图
数字电压表(产品注册后免费提供)
●4位AC RMS、DC和DC+AC RMS电压测量
触发频率计数器(产品注册后免费提供)
●8位
显示
●13.3英寸(338毫米)光学粘合组件
●高清(1920x1080)分辨率
●容性(多触点)触摸屏
连接
●USB2.0主控，USB3.0主控，USB2.0设备(6端口):LAN(10/100/1000Base-T以太网):HDMI;要求连接高清显示器(1,920x1,080分辨率)
保修
●1年(标准)
外观尺寸
●11.299英寸(286.99毫米)高x15.9英寸(405毫米)宽x6.1英寸(155毫米)深
●重量:MS044B:<16磅(7.3千克);MS046B:<16.55磅(7.5千克)
切勿因为通道不够而耽误您的检验和调试流程!

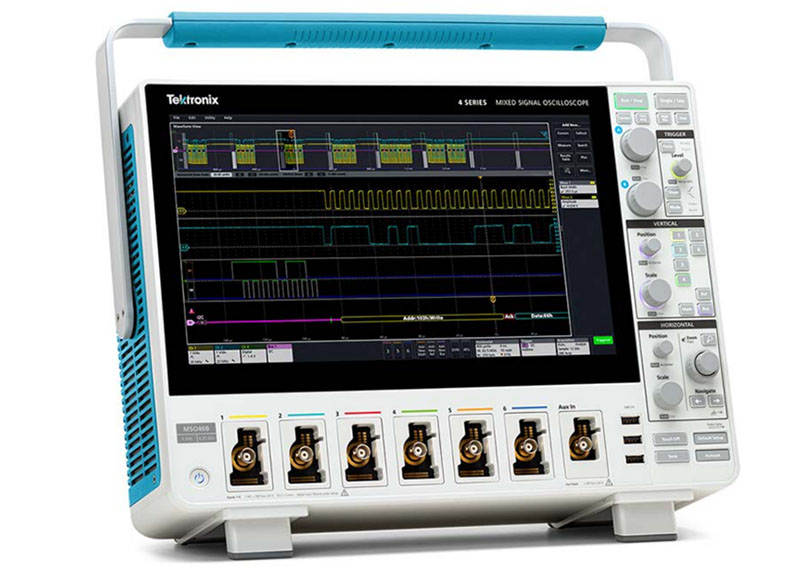

4系列BMSO提供4通道和6通道型号，搭配13.3英寸高清(1,920x1,080)光学粘合显示器，为您带来出色的对比度和视角。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和DC到DC功率转换器，都要求观察4个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题
大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两者显示之间的定时关系，文档管理也是问题。
您可能以为，6通道示波器的价格要比4通道示波器高出50%，事实上我们的6通道示波器的价格只比4通道示波器高出~20%。新增模拟通道的投入可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

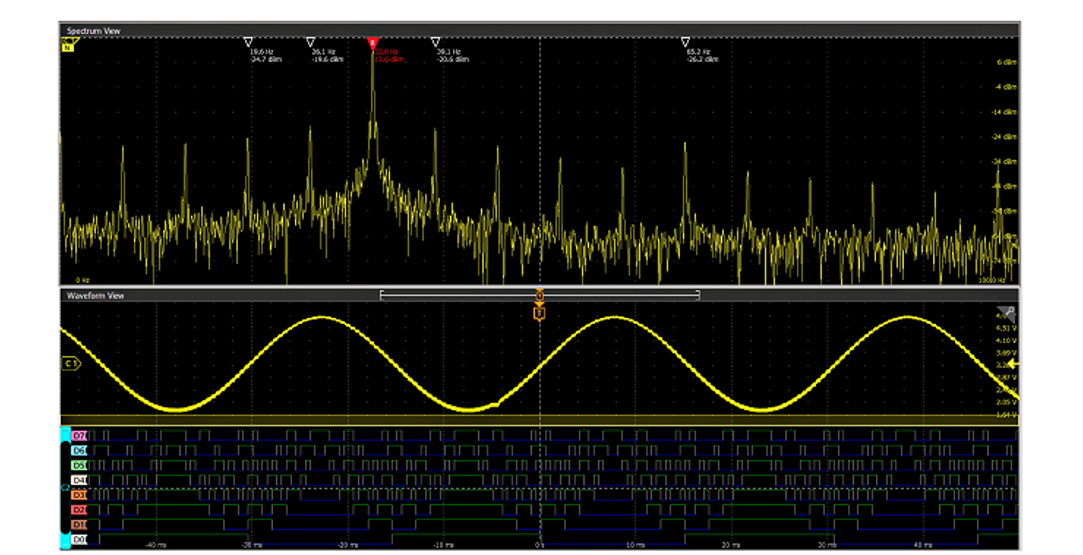

FlexChame输入并不只是模拟输入和数字输入，还包括频濟视图，这种泰克已获专利的技术可以同时查看所有模拟信号的模拟视图和频请视图，且在每个域中进行独立控制。
前所未有的信号查看功能
完美的13.3英寸(338毫米)显示器是它这个类别里分辨率很高的显示器，支持全高清分辨率(1920x1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。
查看区域经过优化，确保为波形提供最大的垂直空间。右面的结果栏可以隐藏，波形视图可以占据显示器的全部宽度。
堆叠显示模式可以方便地查看所有波形，同时在每个输入上保持最大ADC分辨率，实现最准确的测量。
